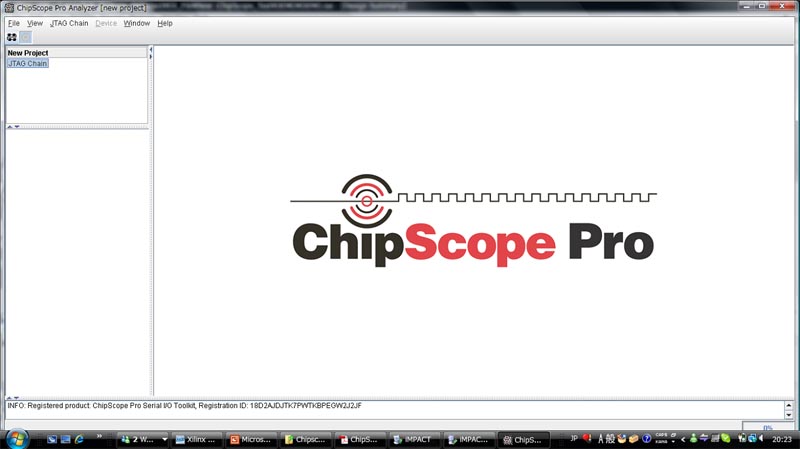

ＣhipScope Pro

　ChipScope 是由Xilinx所開發的一套FPGA Debug軟體工具,其功能相當於市面的邏輯分析儀

　這套軟體工具需要配合ＰＣＢ上實體的線路,透過JTEG將硬體目前的訊號回傳回PC上,讓使用者可以得知訊號是否正確

　由於ＣｈｉｐＳｃｏｐｅ功能強大,在這不一一細數,在本範例中,主要是將PCB上的一個８ BIT資料回傳

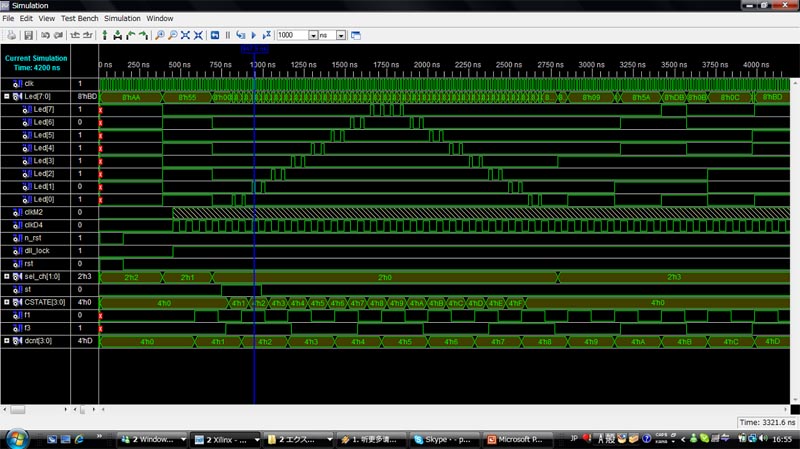

　ISE Simulation

 　這是測試範例中的模擬結果。。。請參詳範例

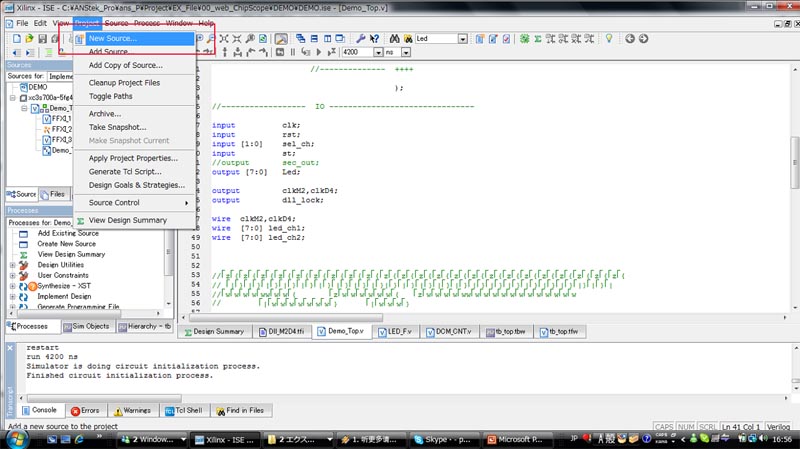

　歩驟(1)

　在欲使用Chipscope功能中的Project新�揶鼬ﾂsource

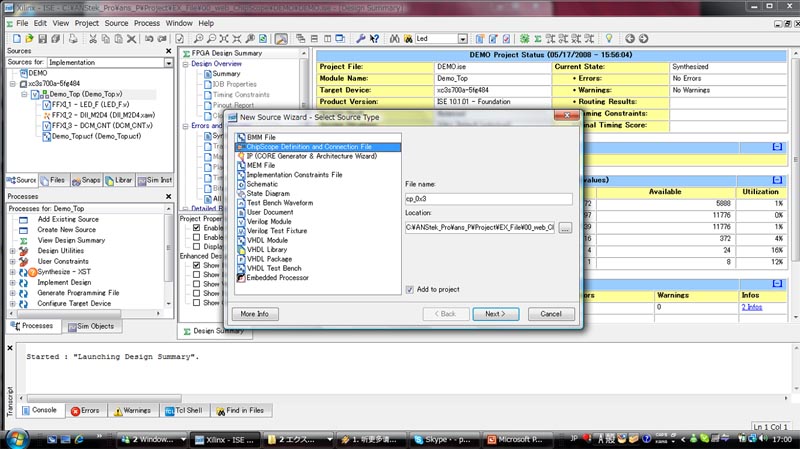

　歩驟(2)

　選擇ＣｈｉｐＳｃｏｐｅ　Ｄｅｆｉｎｉｔｉｏｎ　ａｎｄ　Ｃｏｎｎｅｃｔｉｏｎ　Ｆｉｌｅ　並取一個新的名稱。。

　歩驟(3)

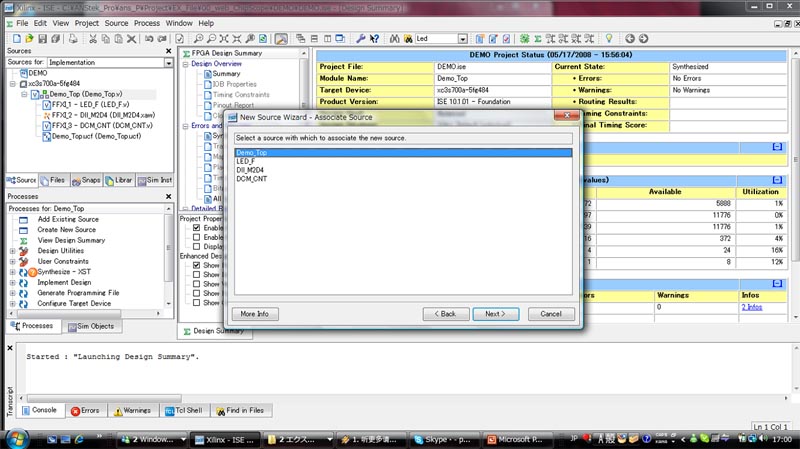

　選擇要將ＣｈｉｐＳｃｏｐｅ要建構在哪一個Ｍｏｄｕｌｅ

　歩驟(4)

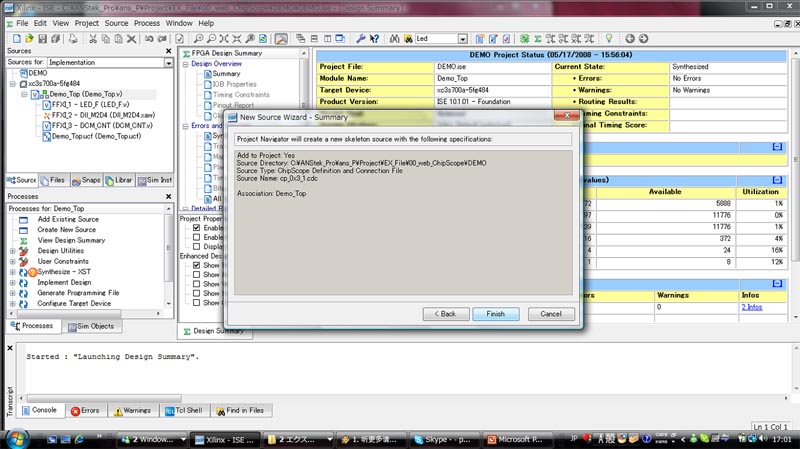

　新�搗I項結束後,會出現一個確認視窗.如果沒有題就按下一步

　歩驟(5)

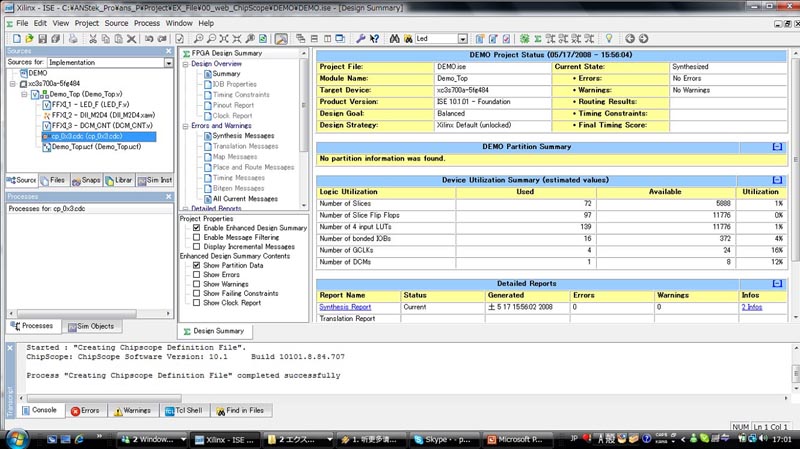

　回到ＩＳＥ　Ｎａｖｉｇａｔｏｒ會發現在Ｓｏｕｒｃｅ視窗中出一個內容　

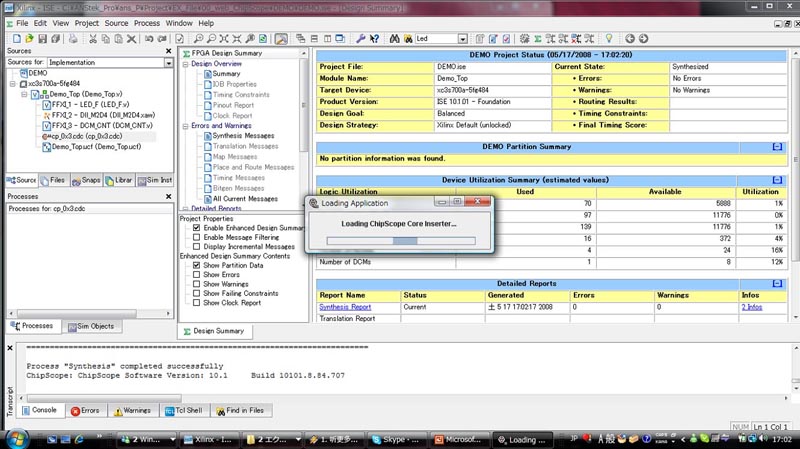

　歩驟(6)

　點選剛才建立的ＣｈｉｐＳｃｏｐｅ檔案（.cdc）,可以進入設定的視窗.有時這個步驟會花多一點的時間,不要以為是當機..　　.

　歩驟(7)

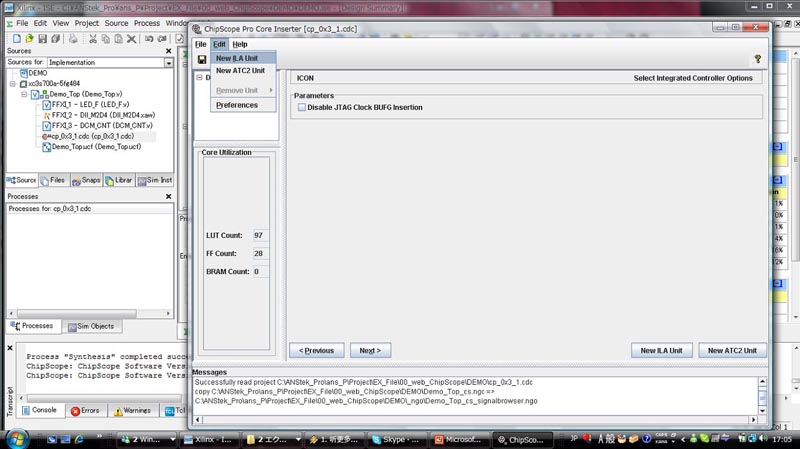

　先建立一個 ILA Unit 如圖示

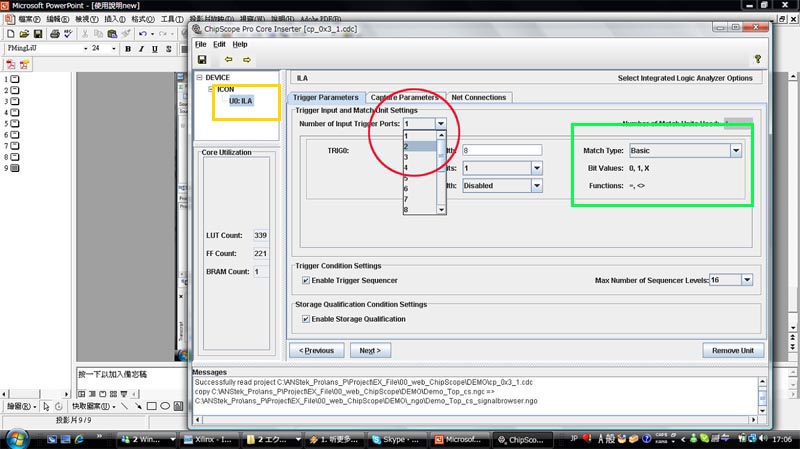

　歩驟(8)

　如圖示會出現一個新�搏I【ILA】,再選擇需要幾個Trigger及Data Port 和　Type

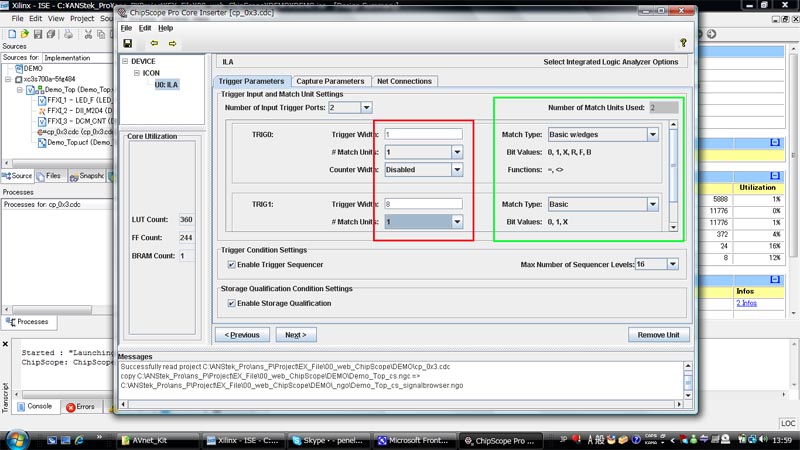

　歩驟(9)

　Ｔｒｉｇｇｅｒ的內容可以設定每個Ｐｏｒｔ中需要幾根訊號

　選擇不同的Type會現不同的Trigger Vaule 如圖示

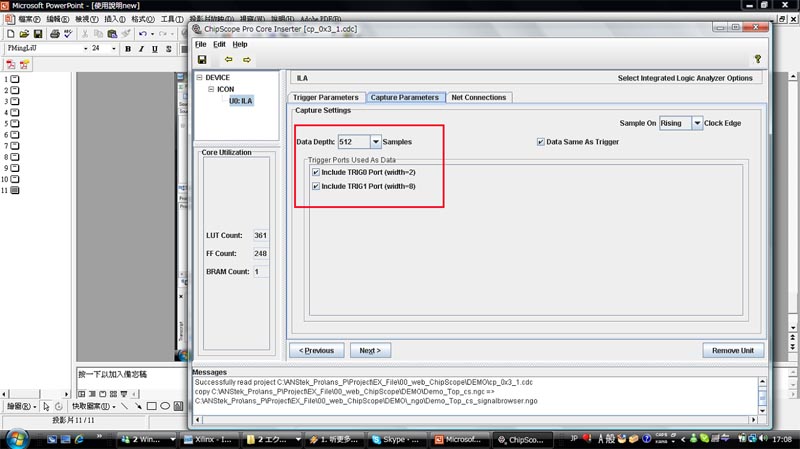

　歩驟10)
