歩驟(21)

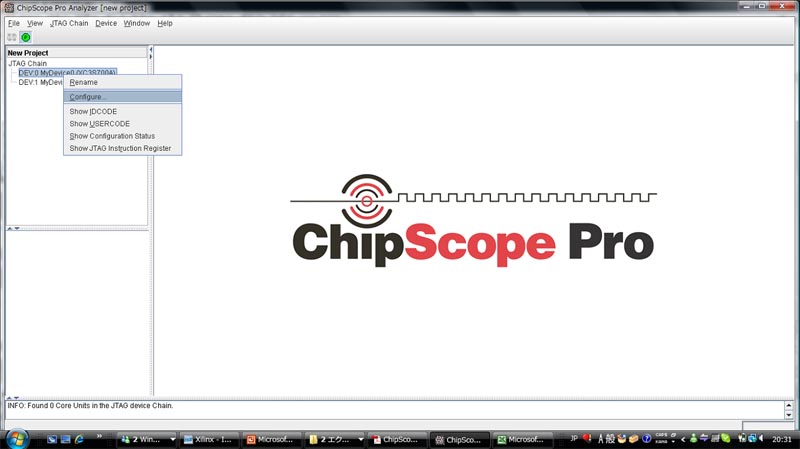

 　如圖示點選右鍵下載重新産生的【BIT】檔案

　歩驟(22)

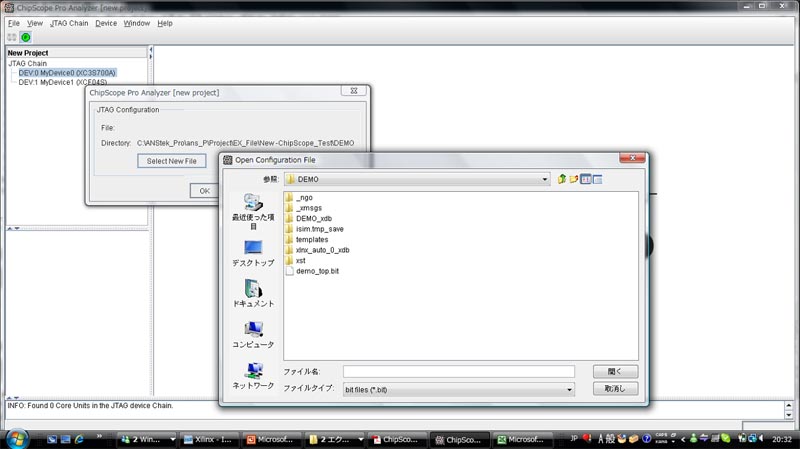

　接續上一個步驟,選擇檔案路徑

　歩驟(23)

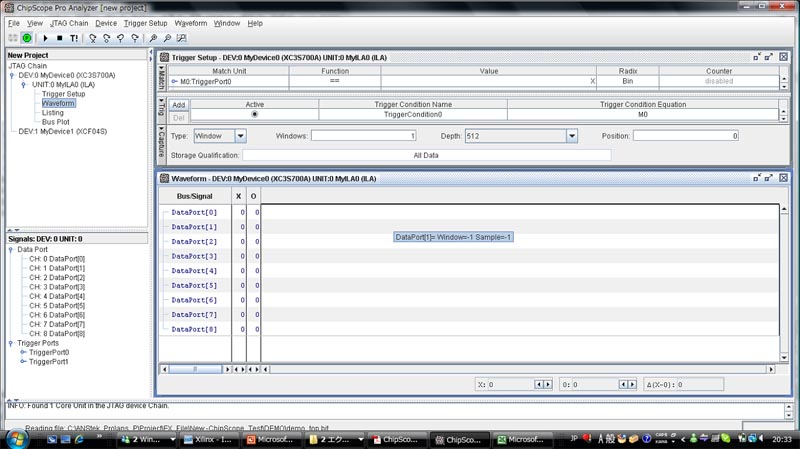

　載入檔案後,會出現上面圖示中的畫面~

　歩驟(24)

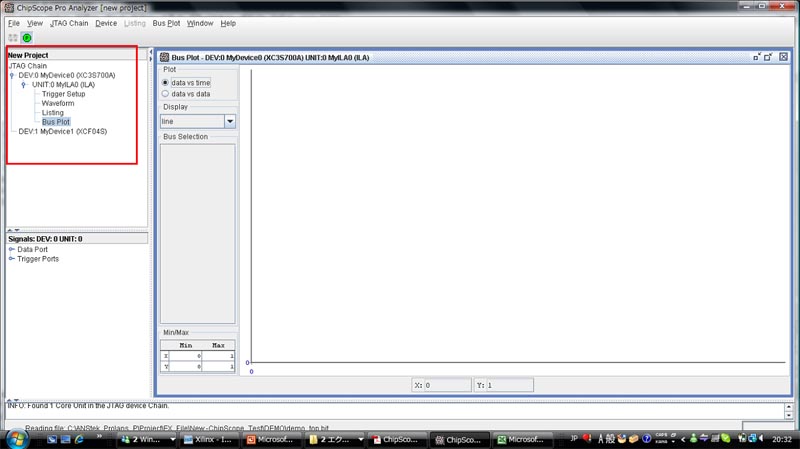

　在沒有任何意外的情況下,理論上會看見上面圖示的畫面....

　歩驟(25)

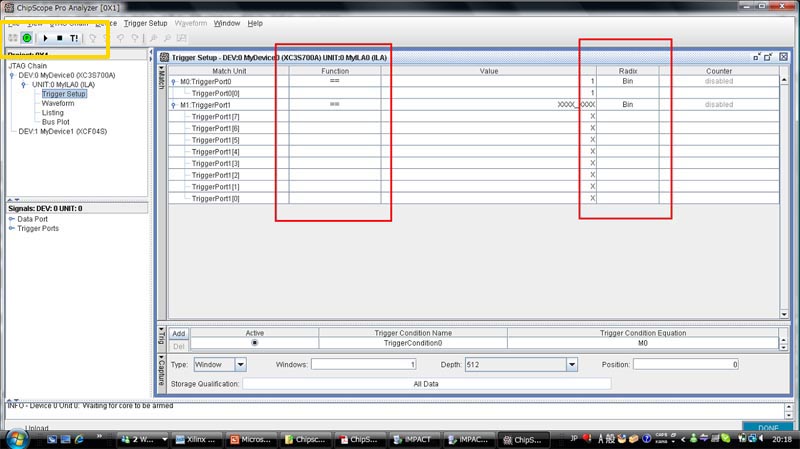

　點選左邊視窗中的【Ｔｒｉｇｇｅｒ Ｓｅｔｕｐ】,選擇要Trigger的條件

　設定好後,點選圖示中被黃色框線中箭頭按鈕,就是PLAY

　歩驟(２6)

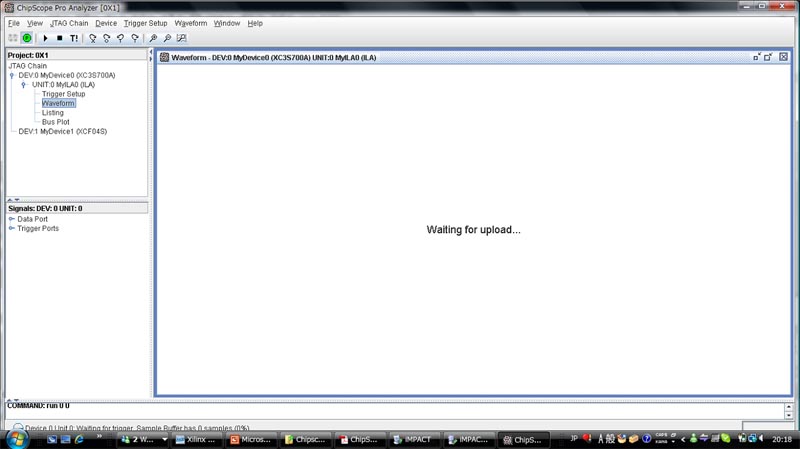

　畫面會停在這個等待Ｔｒｉｇｇｅｒ視窗,此時要去觸發硬體或等待軟體的觸發産生　

　歩驟(27)

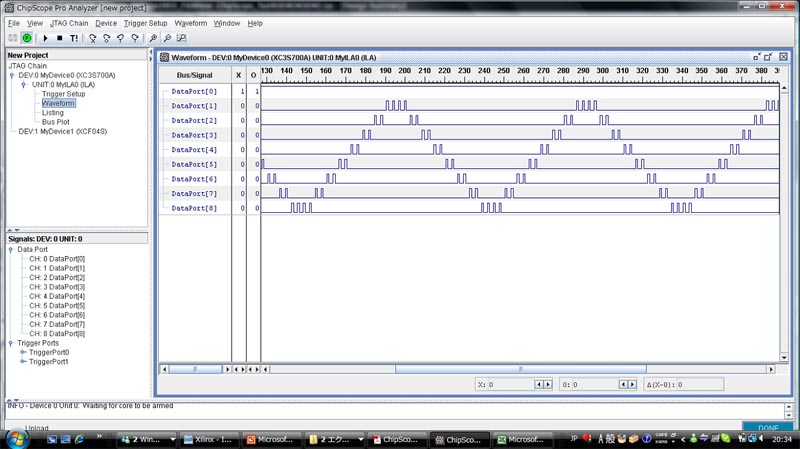

　當觸發産生後,在Waveform就會出現目前由設定點FF所傳回的數值

　歩驟(28)

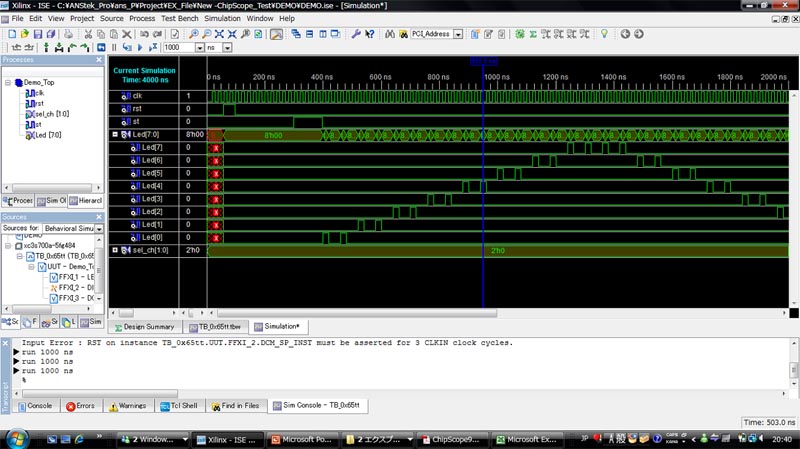

　可以與用軟體Simulation作比對

　歩驟(29)

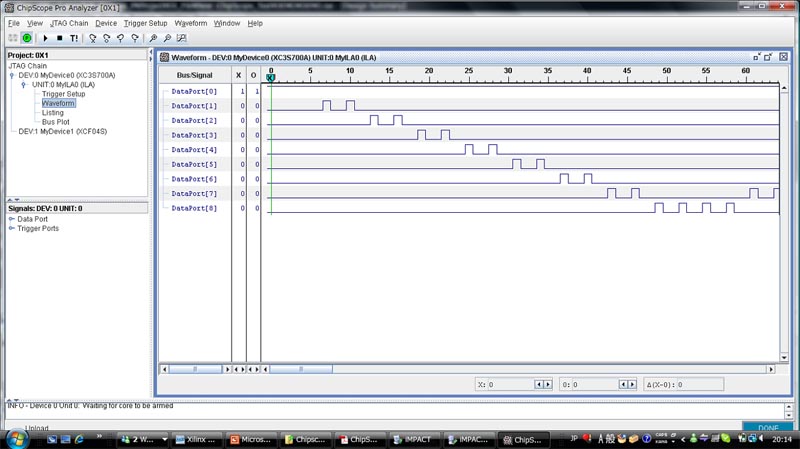

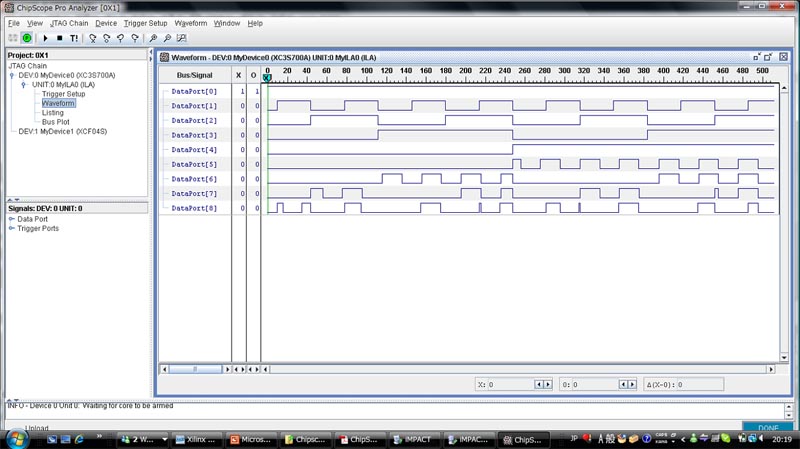

　這是範例中的測試結果畫面

　歩驟(30)
