Xilinx FPGA Edit Page2 回首頁
|
|
歩驟(11)

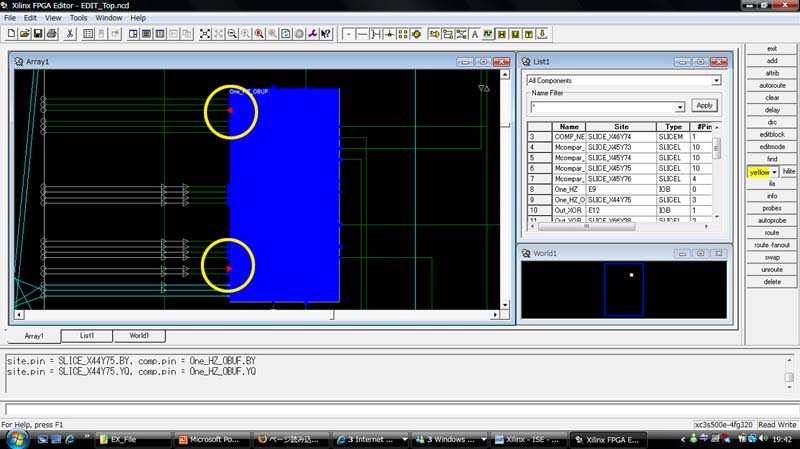

如果已經順利的建了新的NET點,接下來的步驟就要更小心了.... 首先回到ONE_HZ_OUT這個Slice,點選之前與ONE_HZ相接的兩點(如上圖),如果要複選的話需要一直按住Ctrl鍵 << 這很重要!!!!!
|
 |
|
歩驟(12)

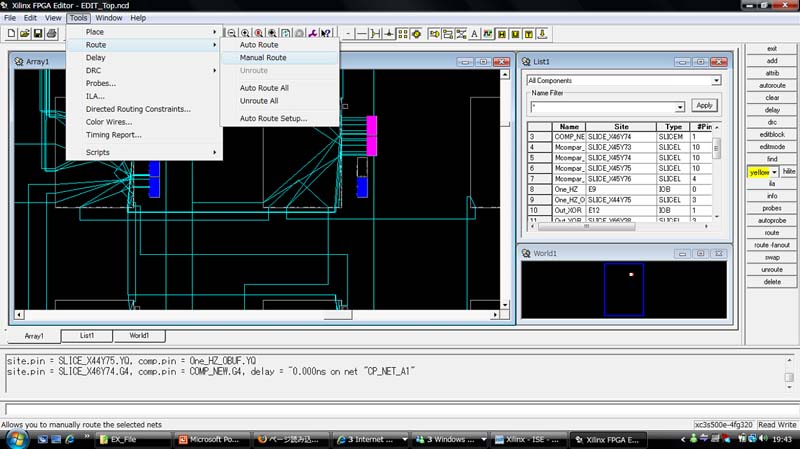

如果這三個接點都順利被選取到的話,就執行Tools >> Route >> Manual Route
ＰＳ：要是無法點選Manual Route表示目前的狀態
|
 |
|
歩驟(13)

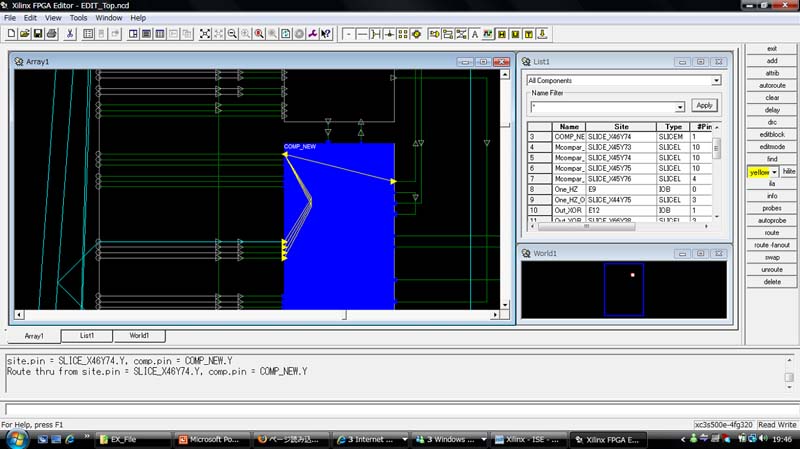

如果順利的話,可以看見這兩個Components已經連接起來了..如圖示
|
 |
|
歩驟(14)

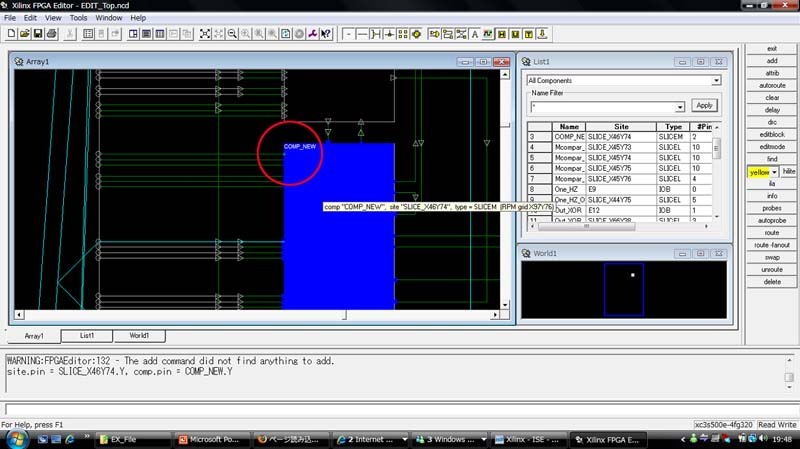

接下來就準備設定這個新的Ｓｌｉｃｅ的輸出,我們可幾透過點擊兩下這個Slice,查看更詳細的内容
|
 |
|
歩驟(15)

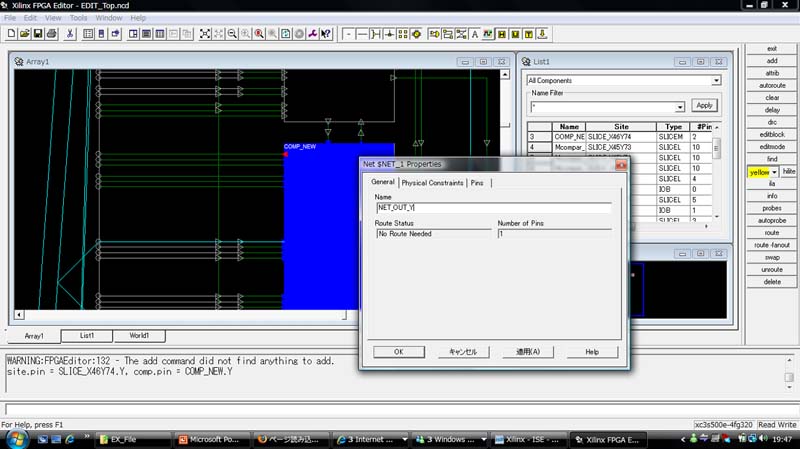

如同步驟(9),新增這個Slice的輸出點
|
 |
|
歩驟(16)
假如一切都順利的話,可以在新增NET接點後,看見剛才新增的OUTPUT......如果沒有的話...可能要去檢查哪個步驟沒有按到...
|
 |
|
歩驟(17)

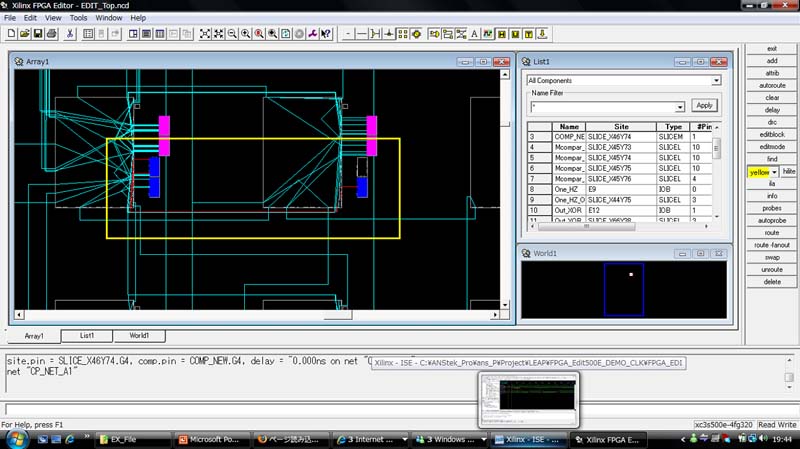

好囉～ 到了這裡可以說已經完成一半了,將畫面放大,我們準備將這個新增的Components移動...
|
 |
|
歩驟(18)

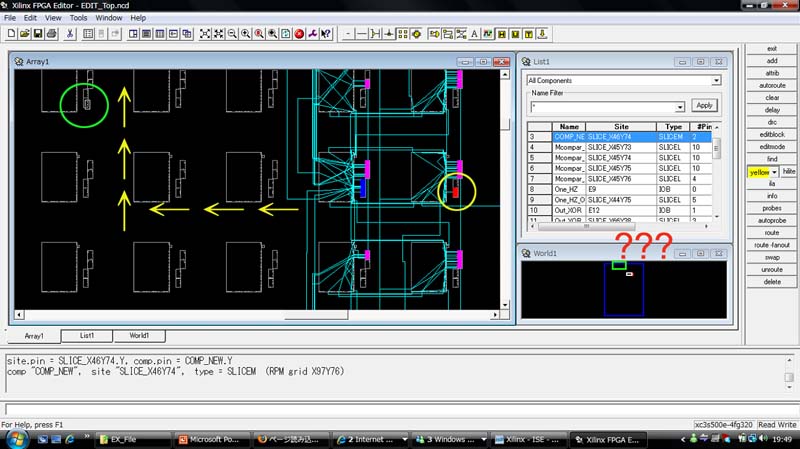

我們可以透過Ｗｏｒｌｄ的視窗大概知道目前我們新增的Ｓｌｉｃｅ位置與我們輸出的 ＩＯＢ ＯＮＥ_ＨＺ （上圖中綠色的框 ）相距有多遠
|
 |
|
歩驟(19)

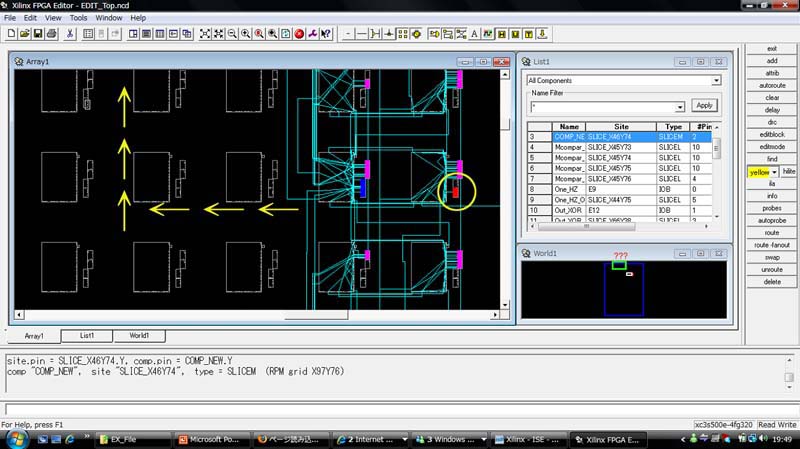

利用拖曳的方式,按住滑鼠左鍵,將新增的Components移動... |
 |
|
歩驟(20)

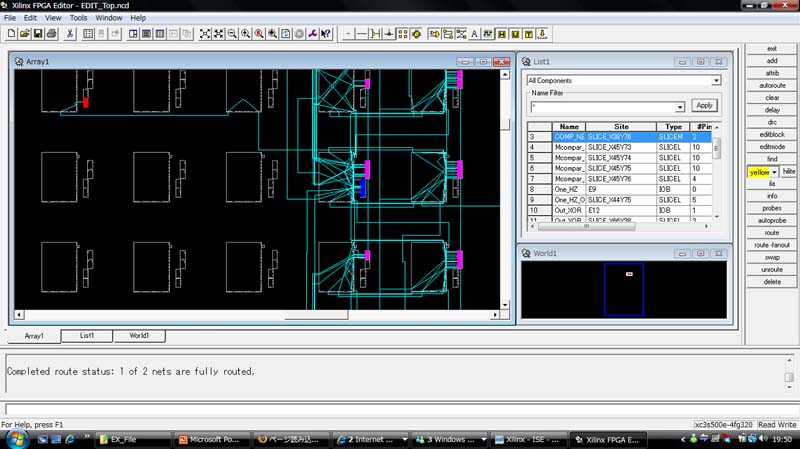

如上圖我們可以將這個新的Slice移動到離IOB較近而沒有使用的Slice位置... 如果在拖曳後,發現連接的NET繞線並沒有跟著移動....那...............就表示上面有一個步驟沒有作成功....可能要面臨從新來過的命運...>< |
