Xilinx 《 Generate 3rd SPI MCS File 》 回首頁
|
|
歩驟(1)

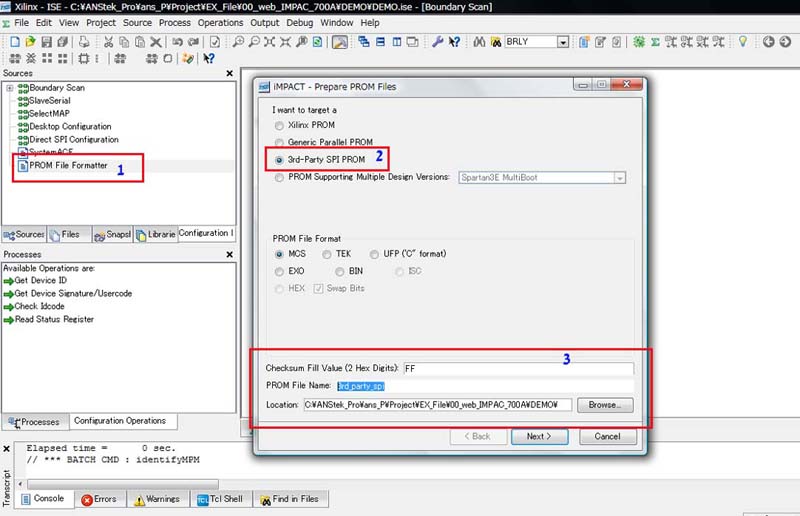

● 進入iMPACT 環境介面...點選 PROM File Formatter ● 這個選單的設定要產生哪一種PROM 在PROM的格式中..我們可以設定要產生哪一種格式的檔案.像MCS,BIN,HEX....等等 ● 最後設定檔案產生後的路徑,檔案名稱,及Checksum
|
 |
|
歩驟(2)

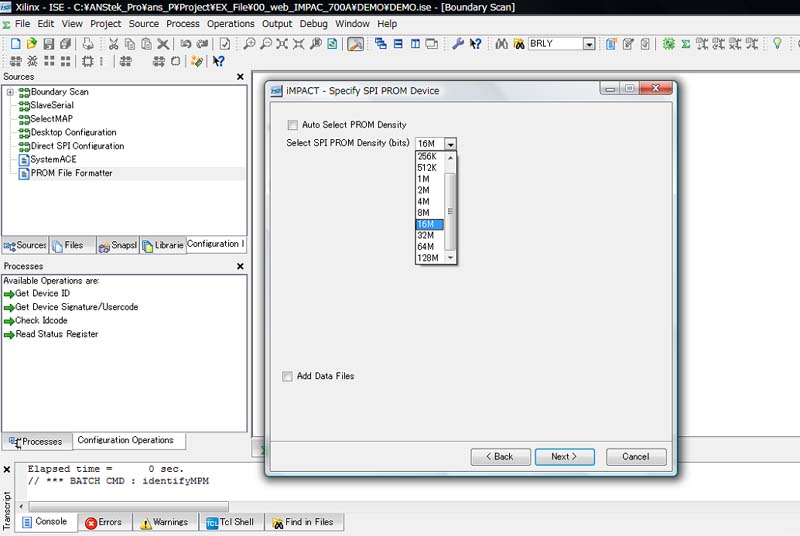

● 選擇 SPI 的 Size
|
 |
|
歩驟(3)

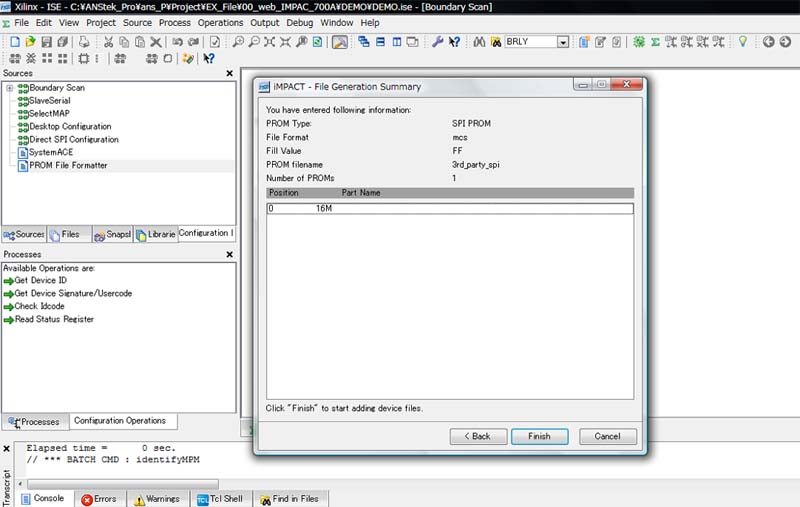

● 接下來會顯示設定資訊 確定無誤後按 Finish |
 |
|
歩驟(4)

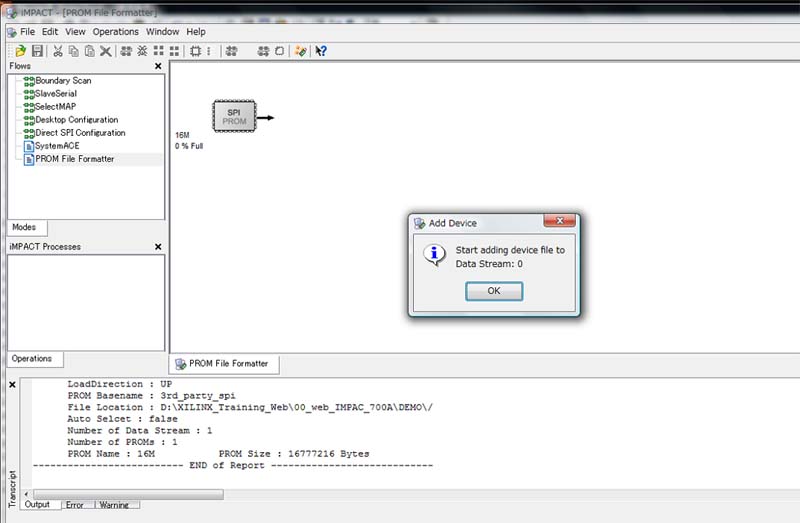

● 接下來這個視窗..就如同畫面所顯示....你也只能選擇 OK...... |
 |
|
歩驟(5)

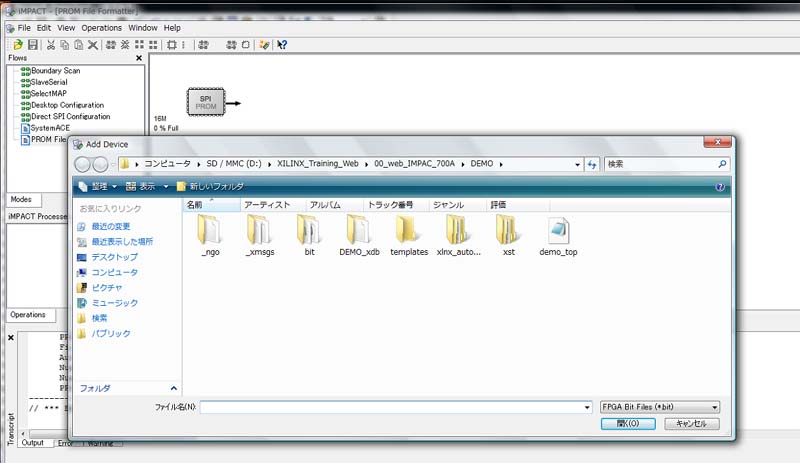

● 指定一個要轉換為MCS檔案的BIT檔
|
 |
|
歩驟(6)

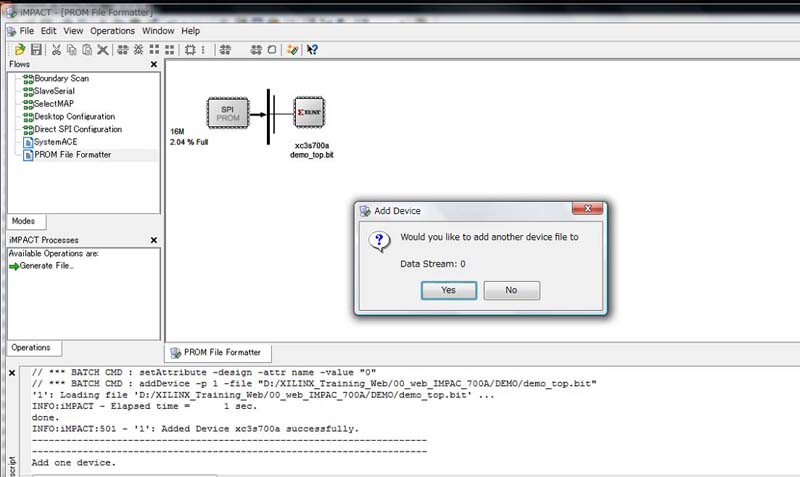

● 是否還有其他的BIT檔要一併轉換....如果沒有就選擇 < No > 一般都只有一個,當然如果有Multi Boot就需要兩個以上... |
 |
|
歩驟(7)

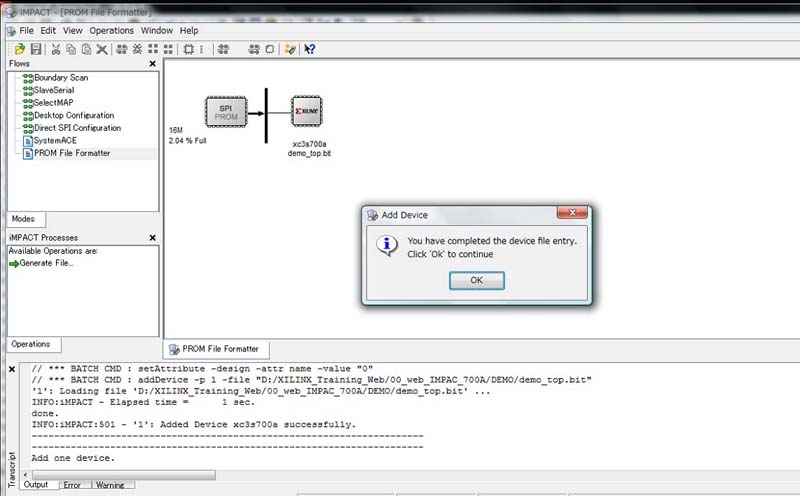

● 又是一個強迫要按OK的選單.....|||
|
 |
|
歩驟(8)

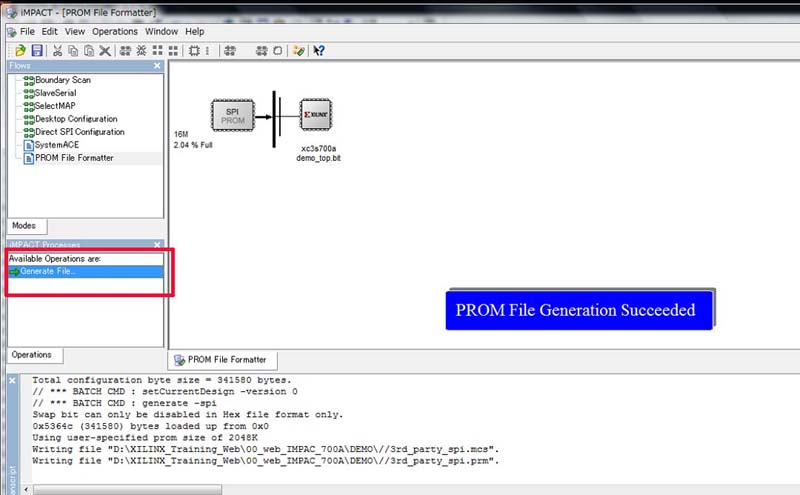

● 完成上述的流程後.在【Processes】的視窗中.執行【Generate File】 就會產生『MCS』檔案在( 步驟1 )所設定的目錄裡
|
|
