Xilinx 《 FPGA Program SPI Flasｈ 》 回首頁
|
|

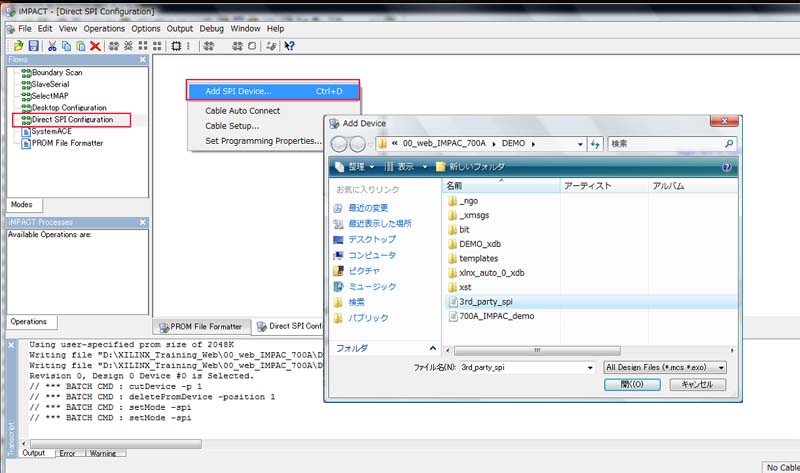

歩驟(1)
● 執行iMPACT視窗中的 【 Direct SPI Configuration 】在右手邊的視窗點選右鍵在選單中選取 《 Add SPI Device 》 ● 接下來會出現路徑選擇的視窗,先選取製作好的SPI用的MCS檔案 ?? 如何產生SPI MCS檔案
|
 |
|

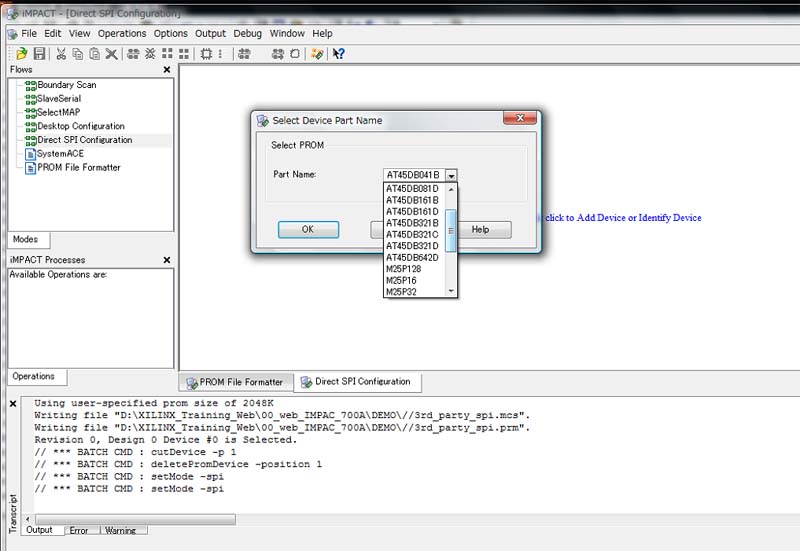

歩驟(2)
● 在下拉式選單中.選取欲燒錄的SPI 型號
PS : 原則上 XILINX 的 iMPACT 只支援燒錄 ST 和 Atmel 兩個廠牌
|
 |
|

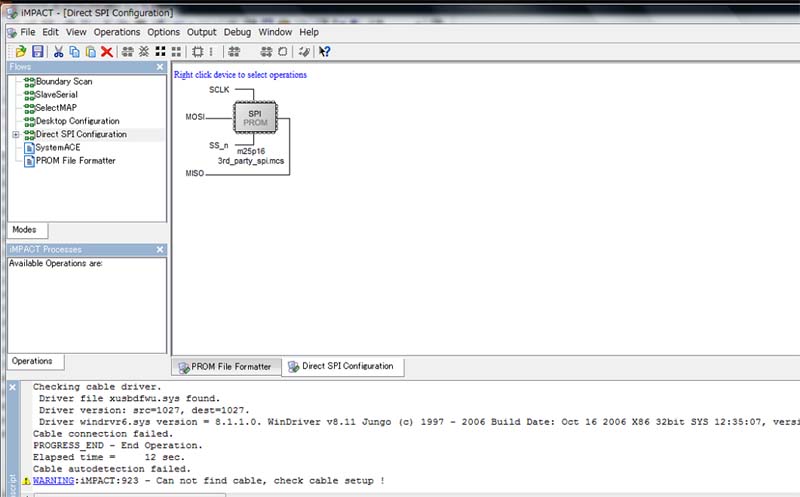

歩驟(3)
● 會出現上面視窗畫面
|
 |
|

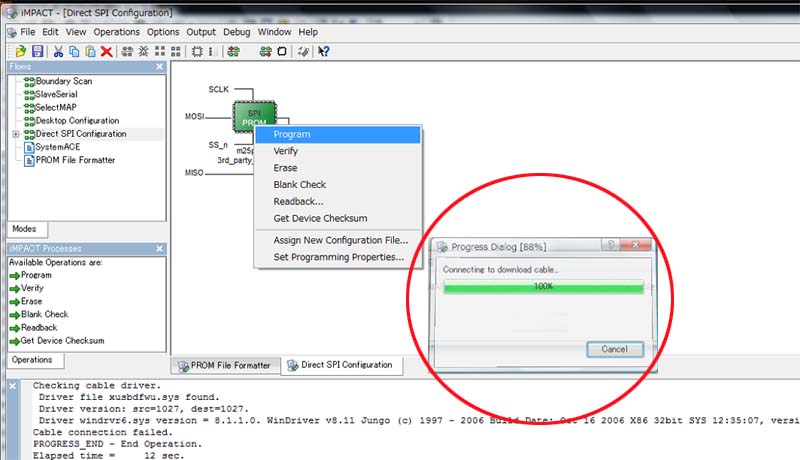

歩驟(4)
● 點選SPI Flash ( 會變娽色的 ),然後按右鍵 ● 執行指令 Program,會出現燒錄百分比,告知目前燒錄情況
|
 |
|

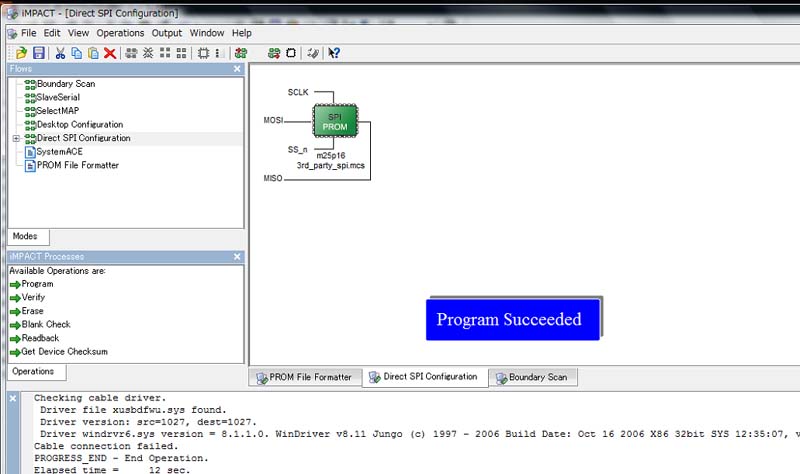

歩驟(5)
● 燒錄完成時,會出垷燒錄完成的訊息...
|
|
